擁有4GB高速跟蹤內存和40Gbbits/秒的合計帶寬，Green Hills 仿真器?V4是Green Hill軟件有史以來速度最快、功能最強大的JTAG和跟蹤調試仿真器

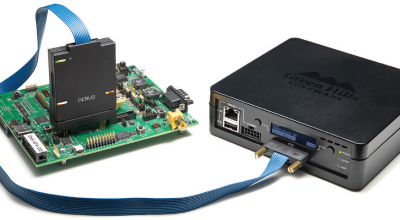

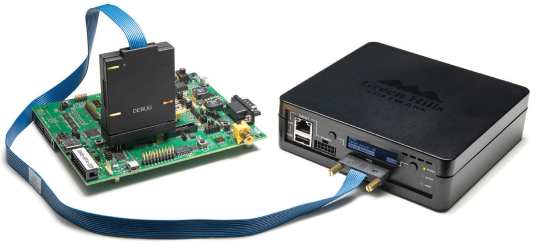

技術概述

Green Hills 仿真器?V4是Green Hill軟件有史以來速度最快、功能最強大的JTAG和跟蹤調試仿真器。其4GB的高速跟蹤內存和40Gbits/s的合計帶寬與TimeMachine? 調試套件使軟件開發人員能夠更快地發現和修復錯誤，快速優化，并自信地進行測試。

Green Hills 仿真器的關鍵特性包括：

■ 4GB的高速跟蹤內存和40Gbits/s的合計帶寬

■ 支持最新的高速串行跟蹤（HSST）協議，包括多路12.5Gb串行通道

■ 最快的下載速度，能夠維持120MHz JTAG時鐘速率，數據有效負載利用率接近100%

■ 支持數千個處理器上的調試和跟蹤接口

■ 與TimeMachine調試套件緊密集成

■ 提供復雜的分析工具，用于快速定位大型數據集中的關鍵執行點

■ LCD狀態屏幕，便于訪問配置設置、診斷和出廠重置

■ 主USB和電源端口、以太網交換機和端口

專為尋找Heisenbugs而設計

仿真器V4專為查找Heisenbugs而設計的，這些bug在調試時會消失或不會重現。這些陰險的錯誤是造成軟件和產品無休止延遲的原因。通過快速跟蹤捕獲的行業標準協議和帶有深度捕獲緩沖區，Green Hills 仿真器?V4為所有使用先進處理器的開發人員提供了最有效的對付Heisenbugs的武器：跟蹤捕獲。

運行控制和跟蹤功能

目標板支持

Green Hills 仿真器?V4支持數千個處理器板上廣泛的目標跟蹤端口。

智能實時操作系統

外加MULTI IDE，Green Hills 仿真器提供RTOS- aware來調試Green Hills軟件的INTEGRITY? RTOS。

最快的下載速度

帶有4GB的高速跟蹤內存和40Gbits/s的合計帶寬，Green Hills 仿真器?V4通過最小化等待下載完成的時間，實現了更快的開發。它支持從2.5 kHz到120 MHz的JTAG時鐘，數據有效負載利用率接近100%，以最大化目標處理器的下載速度。

靈活和模塊化

Green Hills 仿真器?V4簡化了客戶配置，因為它取代了Green Hill 仿真器?V3和SuperTrace? 仿真器。獨立的單處理器Green Hills仿真器V4配置有用于JTAG和并行跟蹤的pod或用于高速串行跟蹤（HSST）的pod。然后添加處理器適配器以匹配目標處理器。

擴展系統和測試自動化

Green Hills 仿真器?V4提供了目標板使用的最常見的電源和通信接口，不僅簡化了目標板的物理布線，還提供了對這些接口的調試洞悉。

■ 目標板可通過可切換的12V/2A電源端口或5V/1.5A USB A型接口供電

■ 集成、儀表化以太網交換機，在前面板上具有第二以太網端口，供目標板使用。

■ 主USB支持連接的USB串行適配器，用于與目標板串行端口通信。

目前支持的系列

Arm架構

- Arm7, Arm9, Arm11

- Cortex-M0, Cortex-M3, Cortex-M4, Cortex-M7

- Cortex-R4, Cortex-R5, Cortex-R7, Cortex-R52

- Cortex-A5, Cortex-A7, Cortex-A8, Cortex-A9, Cortex-A15, Cortex-A17, Cortex-A35,Cortex-A53, Cortex-A55, Cortex-A57, Cortex-A72, Cortex-A75

處理器制造商：

Altera, Atmel, Broadcom, Cavium, Cirrus Logic, Fujitsu, LSI, Marvell, Microchip, NVIDIA, NXP, Qualcomm, Renesas, Samsung, Sharp, ST, Texas Instruments, Xilinx

Power架構

- PowerPC 4xx, 6xx, 7xx, 74xx

- RAD series

- - PowerPC e200, e300, e500, e600, e500MC, e5500, e6500

- NXP MPC55xx, 56xx, 57xx and PX families

- ST Micro SPC56xx, 57xx, and 58xx

- NXP QorIQ P-Series and T-Series

處理器制造商：

AMCC, IBM, NXP, ST

支持調試&跟蹤架構

- Arm CoreSight - EOnCE

- Arm ETM v1, v3, v4 - Intel MIPI

- Arm-14/20 - MIPS PDTrace

- Arm PRM - Nexus

- Arm SWD - PPC BDM

- COP - TI-14

- CoreSight HSSTP - Tricore

- EJTAG2.5 - Xilinx-14

可變目標電壓

Green Hills 仿真器?V4可以在從1.65V到5V的I/O接口電壓范圍內進行選擇，以連接到各種目標。

多核調試

Green Hills 仿真器?V4支持在單個JTAG掃描鏈中調試多個核以及多核跟蹤。Green Hills 仿真器?V4可用于最復雜的調試情況。

循環精度

當跟蹤目標板時，Green Hills 仿真器?V4以周期精度模式捕獲跟蹤數據，因此開發人員可以確定每個指令需要多少周期。這將允許分析緩存和其他內存系統的影響。除了提供對內存系統的洞悉之外，周期精度模式還精確地確定系統性能并測量優化工作的效果。

靈活跟蹤時鐘

憑借其靈活的跟蹤時鐘接口，Green Hills 仿真器?V4可以自動調整跟蹤數據和時鐘線之間的時序偏差，以實現更可靠的跟蹤采集。

TimeMachine調試套件

為了實現充分利用Green Hills 仿真器?V4收集的跟蹤數據，TimeMachine調試套件擴展了Green Hill軟件的MILTI IDE：

確定并修復競爭條件和計時問題

可視化并快速理解代碼，以便調試和優化性能

通過捕獲和回放難以再現的問題，加快調試周期

在程序執行中運行、設置斷點并向后查看數據

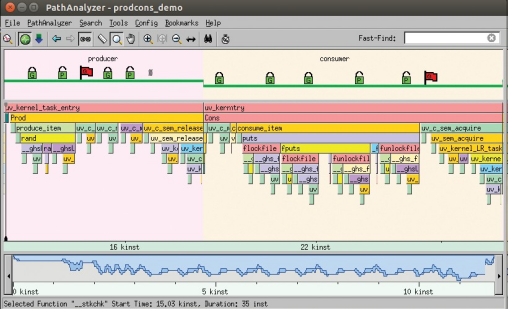

TimeMachine套件的路徑分析器? 提供應用程序調用堆棧隨時間變化的圖形視圖

規格

▲ 4GB的跟蹤內存

▲ 高速串行跟蹤（HSST）支持

-4個12.5Gb串行跟蹤通道（8b10b編碼）

-5x 10Gb串行跟蹤通道（8b10b編碼）

-6x 6Gb串行跟蹤通道（8b10b編碼）

▲ 并行跟蹤支持

-250MHz x 32位單數據速率

-250MHz x 16位雙倍數據速率

▲?JTAG調試支持

-2.5 kHz-120 MHz JTAG時鐘，數據有效載荷利用率高

-1.65 V-5 V目標電壓

▲ 目標接口端口

-調試/跟蹤連接器，具有40 Gbps合計帶寬，可逆連接器和螺釘固定

-帶5V電源輸出的USB 2.0 A型端口

支持選擇用于監控目標串行端口的USB串行端口適配器

-Molex 43045-1001用于目標電源和控制的10位連接器

12V/2.6A電源，每個引腳最大2A

四個可編程通用輸入/輸出（GPIO）引腳。

GPIO引腳可以橋接以模擬按鈕按下

-觸發輸入和輸出

SMB輸入：>1M歐姆，0-5.5伏，150納秒延遲

SMB輸出：110歐姆，0至3.3伏，<1秒延遲

-用于交換和跟蹤目標網絡流量的前置交換千兆以太網端口

▲ 主機連接

-USB 3.0超高速B型端口

控制臺并發交付給主機，伴隨MULTI調試接口，作為一個串口通過一個標準的終端程序直接用命令行進行操作

-后向千兆以太網

▲ 用戶界面

-帶有探頭信息的可配置多行單色LCD面板

-帶有兩個按鈕的控制LCD面板顯示

-擴音器

▲ 物理特性

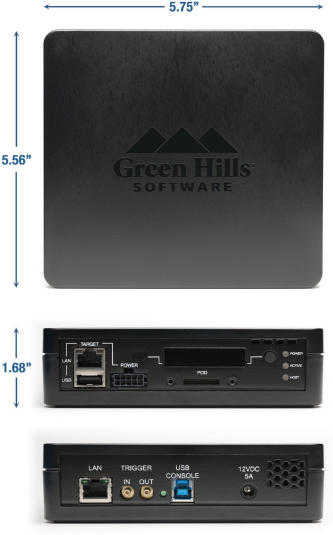

-5.75 x 5.56 x 1.68英寸（寬x長x高）

-噴涂鋼端板的塑料外殼

-1.25磅

-底座中的4x 6-32插件，用于安裝

最小深度0.25英寸

-調試/跟蹤連接器電纜長度：23英寸

-調試/跟蹤連接器電纜最小彎曲半徑：0.125英寸

▲ 電源

-12VDC，5A

- 2.0mm內徑x 6.5mm外徑插座

▲ 工作環境

-0-50攝氏度

-高達85%的非冷凝濕度

▲ 符合標準

-FCC A級

-EN 61326-1

-符合RoHS

-在美國組裝

調試pods

Green Hills 仿真器?V4通過TE跟蹤pod可配置為支持并行跟蹤和JTAG目標板連接，或通過高速串行跟蹤（HSST）pod支持串行跟蹤目標板

它支持廣泛的目標適配板，包括：

Arm CoreSight-10 - MIPI-60

Arm CoreSight-20 - MIPS PDTrace

Arm ETM/CoreSight MICTOR - Nexus HP50

Arm SWD - Nexus HS22 (Aurora-11)

Arm-14 - Nexus HS34 (Aurora-17)

Arm-20 - Nexus HS70 (Aurora-35)

COP - Nexus MICTOR

CoreSight HSSTP - PPC BDM

EJTAG2.5 - TI-14

EOnCE - Tricore

Intel MIPI60 - Xilinx-14

MIPI-34

跟蹤pod（用于并行跟蹤和JTAG目標連接）

HSST跟蹤pod（用于串行跟蹤目標）
