一、 文檔目標

本文以M3CM工程為例,記錄Helix QAC 如何進行規則的配置，對細節進行詳細說明，方便后續快速進行工程的基本分析和配置。記錄在同步過程中遇到的問題，并提出解決方案。

二、軟件環境

1）、軟件版本：

Helix QAC 2024.2

Validate2024.2

M3CM_Examples-5.5.0

三、Helix QAC示例項目分析

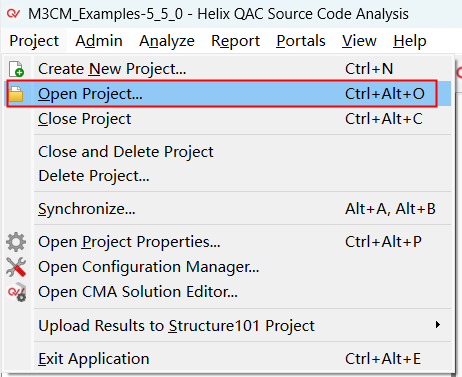

1）、首先進入軟件界面，點擊“Project-Open Project...”，打開 Helix QAC 增購MISRA C2012 的M3CM_Examples工程.

本例中默認路徑為：（注：不同版本規則的Examples均有不同，選擇對應軟件版本的規則包即可）

C:PerforceM3CM-5.5.0samplesM3CM_Examples

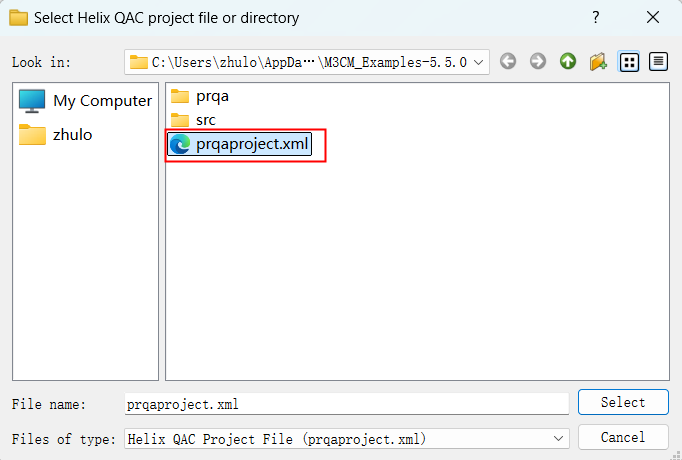

2）、選擇該路徑下的.xml文件即可，打開示例工程后進行基本的項目配置。

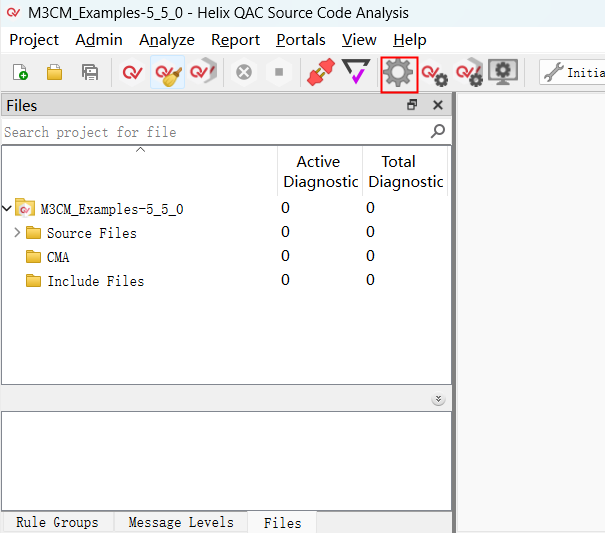

3）、點擊“齒輪”，進入設置的配置界面。

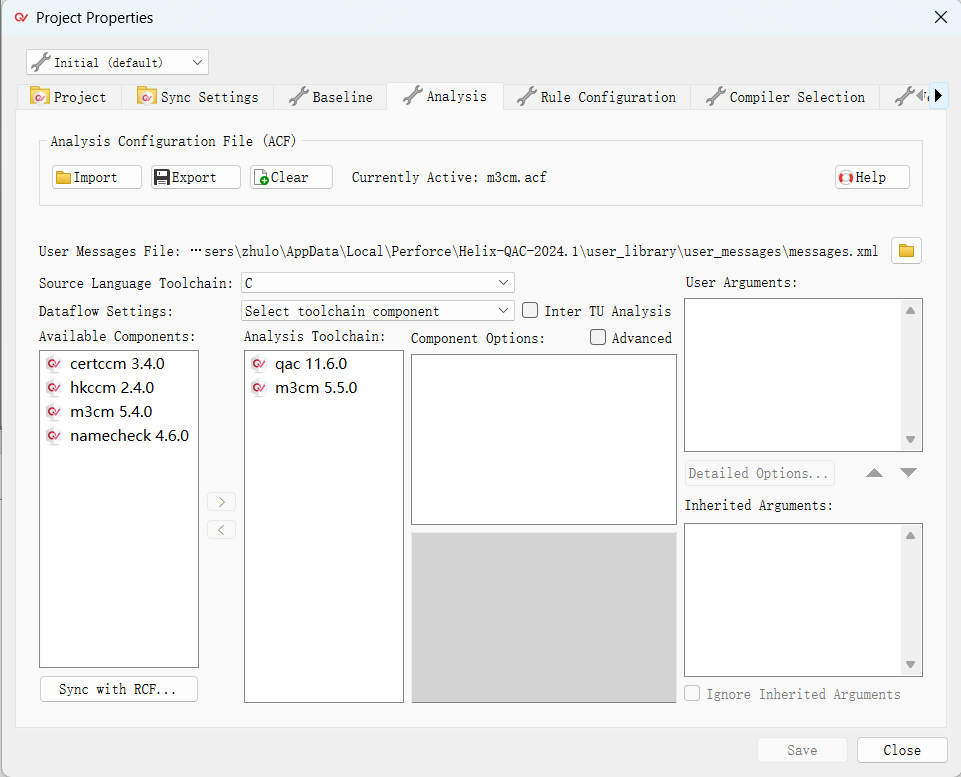

4）、進入“Project Properties“ 界面

1.點擊"Import"可添加其他ACF文件，進行其他規則包的添加。

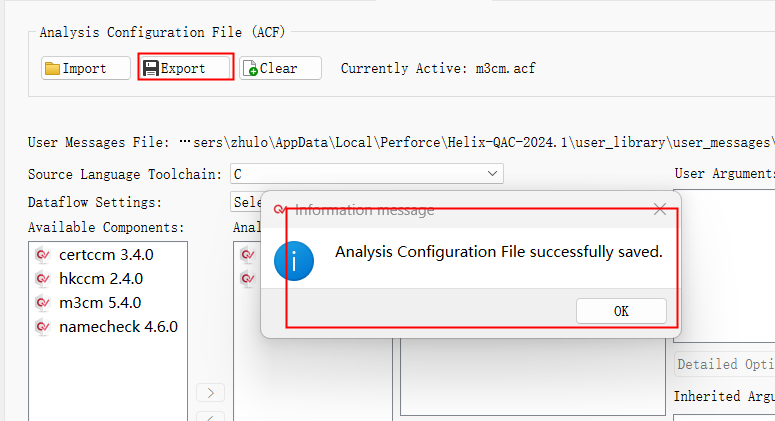

2.點擊“Export"可以將目前使用Analysis Toolchain的配置文件進行保存為.acf格式進行輸出、方便公司內部自定義規則的保存和傳閱。

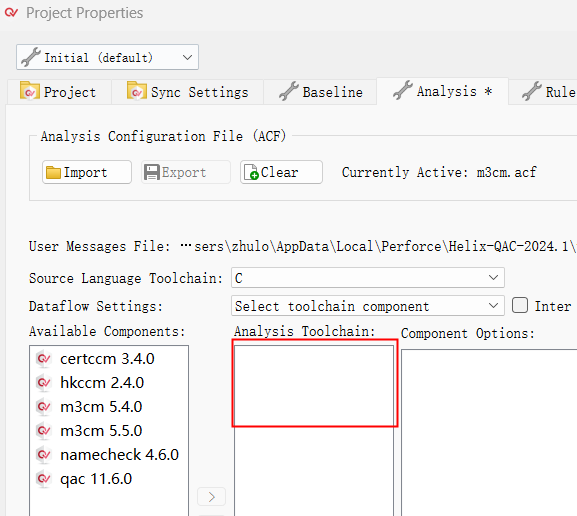

3.點擊”Clear“即清除目前導入的Analysis Toolchain工具包，方便快速重新構建工具鏈

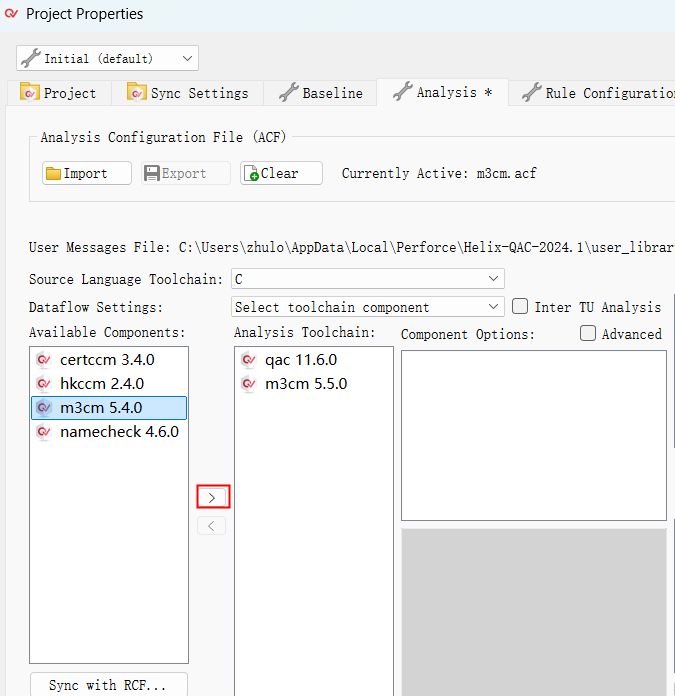

4.默認情況下，面板中已提供主要分析器，例如?Helix QAC for C?和?Helix QAC for C++?(qac 11.6.0qacpp 6.6.0)。輔助分析組件位于左側的Available Comonents窗口中，如果組件需要成為當前分析的一部分，則可以使用“>”按鈕將其添加到Analysis Toolchain中;相反，可以使用“<” 按鈕將其刪除。

配置完成后點擊”Save“即可。

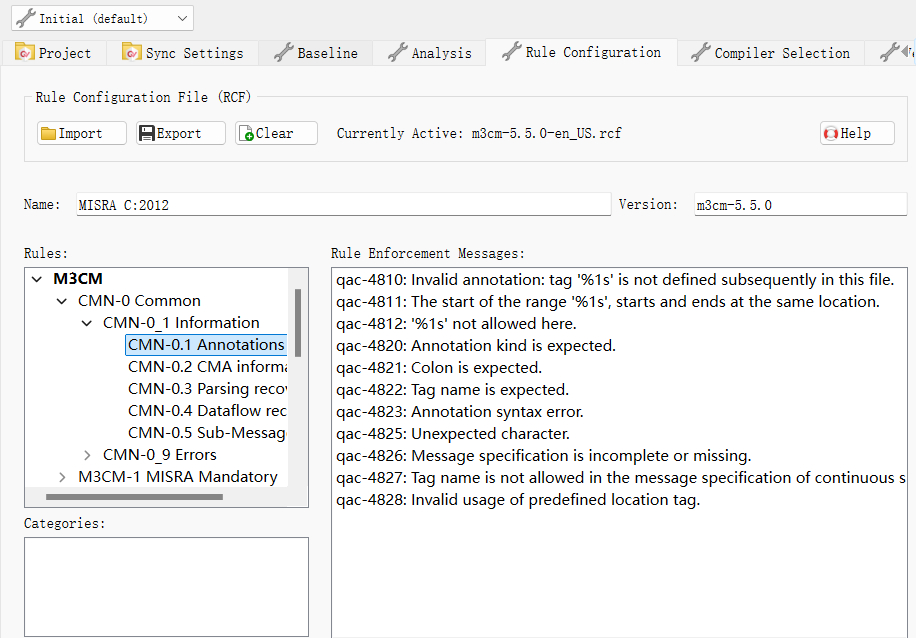

5）、點擊進入“Rule Configuration”，這里可以看到JNH官網剛剛選擇的M3CM的具體細則，規則檢查需要報出哪些消息。RCF文件也支持Import導入、Export 導出、Clear清除等相應操作。

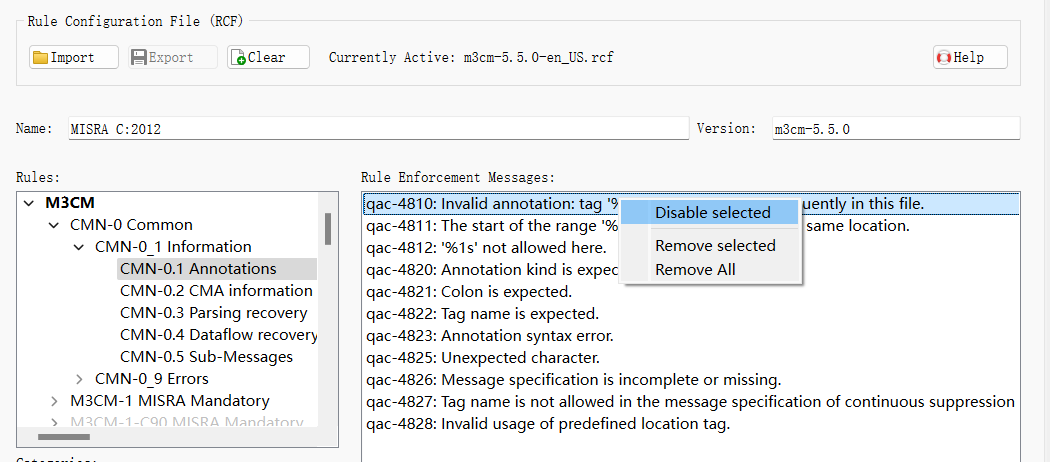

1.選擇CMN-0.1的注釋分析，對于qac-4810這條消息JNH官網需要抑制，點擊鼠標右鍵，選擇Disable selected。該消息不會在注釋部分進行檢測。

2.若此處JNH官網選擇Remove selected/Remove all，消息不會再出現在m3cm-5.50-en_US.rcf文件內，該操作不可逆，請慎重移除。

注：Helix QAC默認規則包嚴格執行相應的測試標準，部分消息若在實際測試中對系統代碼運行可忽略，可在此處進行抑制，該消息不會再檢測，減少對消息的二次排查，可根據需求進行rcf文件的修改和保存。

6）、以MISRA 2012 C C為例，規則包為本例中的M3CM，在下方JNH官網可以看到有不同語言的標準的測試。針對C99、C90特殊的語法區別，具有不同的規則進行檢測。

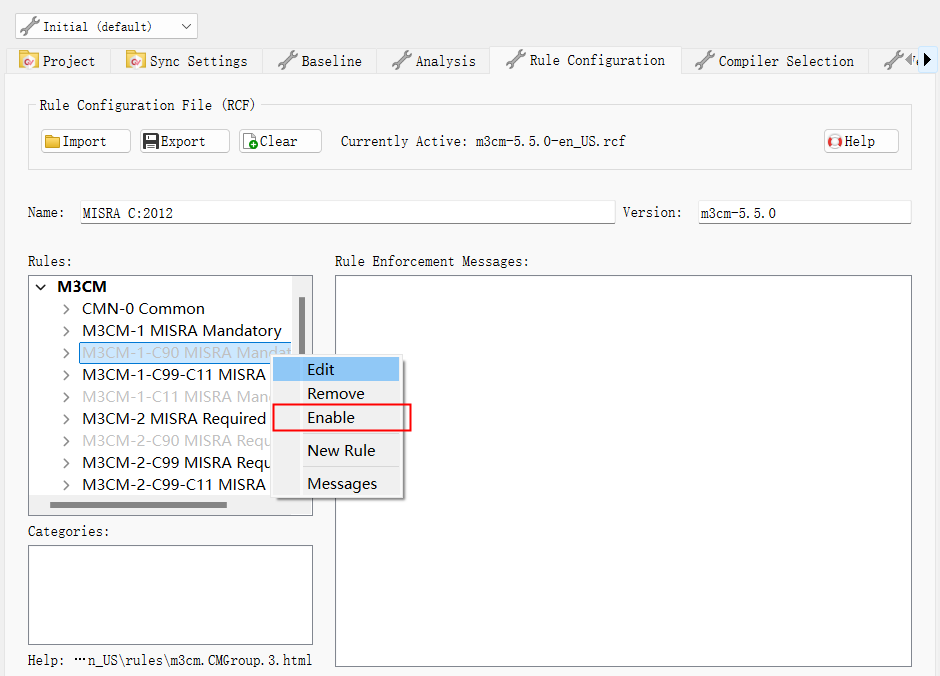

1.JNH官網可以選中相應的規則主體，右鍵點擊，選擇“Enable"使能和”Disable“抑制。

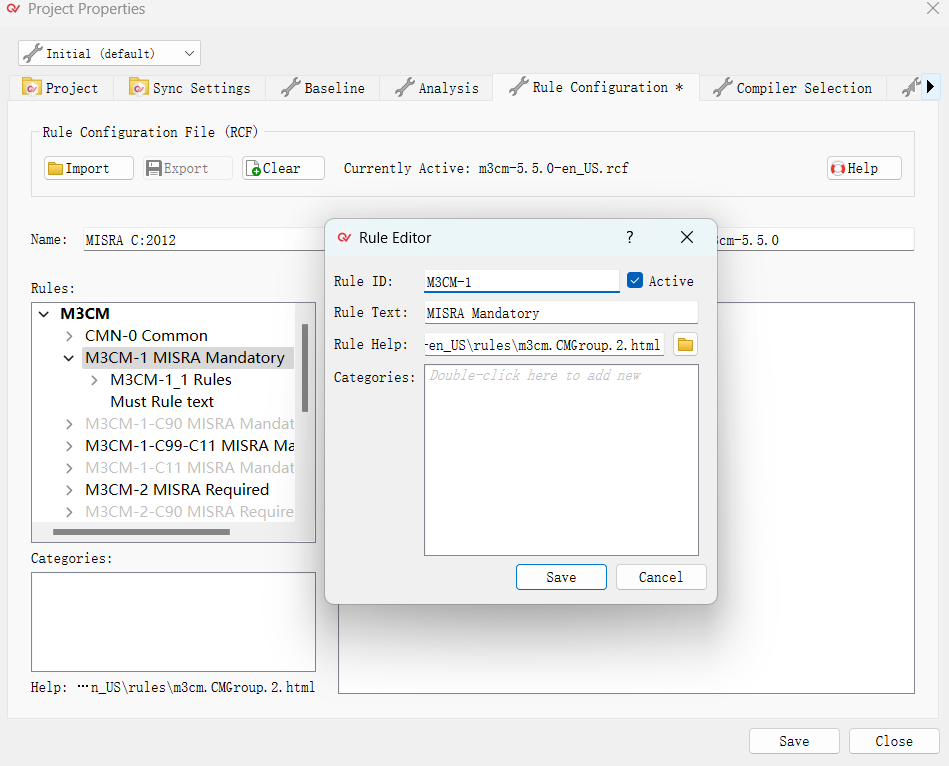

2.選擇相應規則文件夾，右鍵選擇”Edit“或者”New Rule“進行對規則的編輯和創建。Active是否勾選決定該規則集是否使能，Rule ID決定該規則的號碼，Rule text添加該規則集的描述，Rule Help設定系統配置文件，Categories設置規則類別，在Categories界面以設定類別進行分類。在該對話框中保存的更改將在分析后反映在?Rule Groups?面板中。

3.選擇相應規則文件夾，右鍵選擇”Remove“進行對規則的移除，該操作不可逆。移除后只能手動恢復。

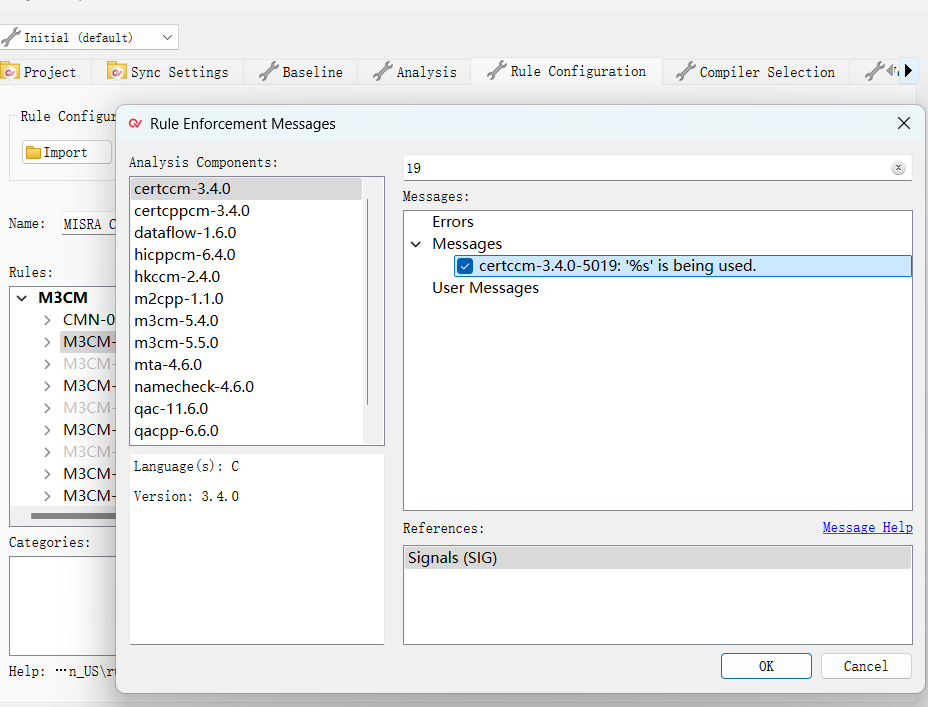

4.選擇相應規則文件夾，右鍵選擇”Message“進行消息的添加，假設我知曉需要的Message號末尾為19，在搜索欄搜索相應的關鍵字，找到需要的規則消息，勾選后點擊OK，保存至該規則集內。

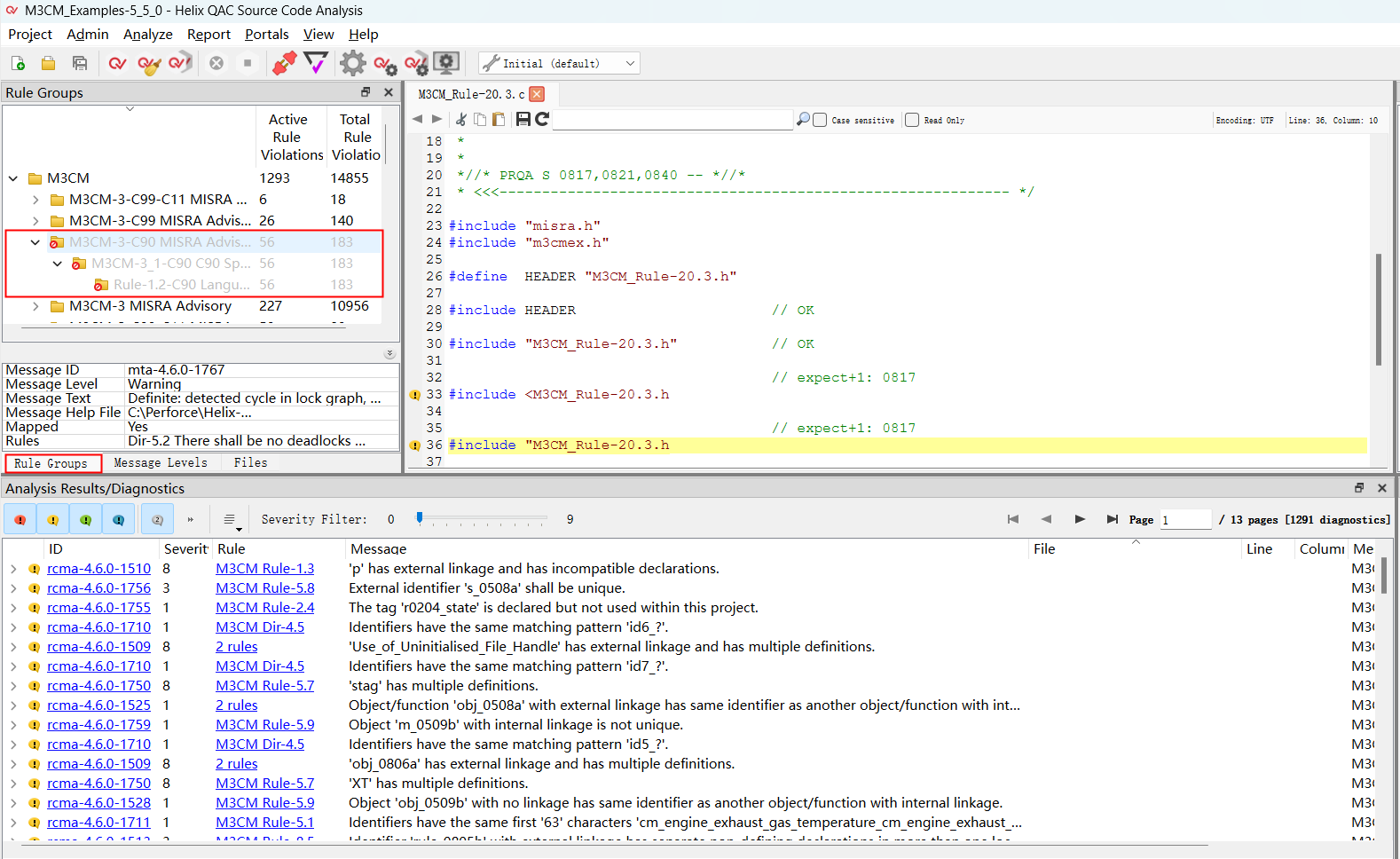

7）、保存配置后，點擊分析，JNH官網可以看到成功分析，進入Rule Group,在此處JNH官網可以看到在“Rule Configuration”中設置的抑制信息均會在這里顯示，具體到消息。可快速進行消息的實用性進行判斷，記錄消息和規則位置，方便后續進行抑制。

五、討論

1. 對于不同的語言標準，Helix QAC的建議是？

如果客戶使用的C ++11，Helix QAC建議使用HICPP 進行規則檢查。

如果客戶使用的C++14，Helix QAC建議客戶使用Autosar?C++14進行規則檢查。

如果客戶使用的C++17,Helix QAC建議客戶使用MISRA C++2023進行規則檢查。

2. ACF文件是什么？

在Helix QAC（原PRQA）中，ACF文件全稱為“Analysis Configuration File”，即分析配置文件。它是用來定義Helix QAC分析過程中使用的設置和選項的文件。ACF文件允許用戶配置分析工具的各種參數，包括選擇哪些檢查規則集（rules sets）應用于代碼分析，以及如何報告結果等。

3. RCF文件是什么？

在Helix QAC（原PRQA）中，RCF文件全稱為“Rule Configuration File”，即規則配置文件。RCF文件用于定義特定的規則集和規則配置，它允許用戶啟用或禁用特定的規則或消息，以及設置規則的嚴重性級別。這樣，用戶可以根據項目需求和偏好來定制靜態代碼分析的規則檢查，從而優化分析過程并減少誤報。

六、總結

Helix QAC的ACF（Analysis Configuration File）和RCF（Rule Configuration File）分別用于定制分析行為和規則配置。ACF允許用戶設置宏定義和頭文件路徑，而RCF則用于啟用或禁用特定規則。對于客戶而言，它們的價值在于能夠確保代碼分析的準確性，減少誤報，提高代碼質量和安全性，以及優化開發流程。

本例以M3CM為例講解如何配置"ACF和RCF"文件，減少
