約束管理器改進

自動刷新

當從原理圖向 PCB 推送變更并訪問 ECO 對話框時，約束管理器會根據對規則 / 類所做的更改自動刷新。此功能無需訪問約束管理器即可執行刷新操作。請注意，如果約束管理器視圖已經打開，則只有在沒有未保存的更改的情況下才會發生此同步。

有關刷新約束管理器的更多信息，請參閱使用約束管理器定義設計要求頁面。

平臺改進

顯示打開所有文檔的進度

當您在Projects面板的某個子文件夾上右鍵點擊Open All 或 Open All Schematic Documents 命令時，現在會顯示 提示信息和進度條，以便您查看文檔打開的進度。

有關打開文檔的更多信息，請參閱打開項目和文檔 頁面。

數據管理改進

在多板裝配文檔中添加和編輯注釋的功能

對于由 Altium 356 工作區托管的多板設計（并使用其原生版本控制），現在可以在多板裝配文檔(.MbaDoc)中添加和管理注釋。注釋可添加到設計空間中的某一點，也可分配給特定的工作區成員，本質上是為其創建任務。

有關注釋功能的更多信息，請參閱文檔注釋 頁面。

添加工作區元件分組功能

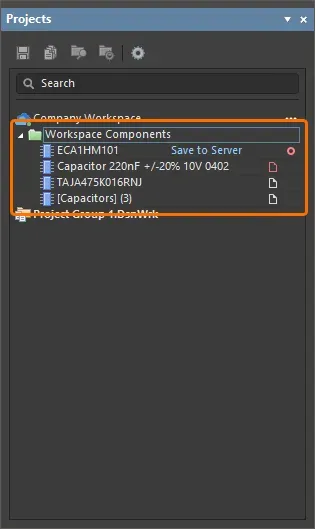

此版本添加了將多個工作區元件作為 “組” 處理的功能。打開進行編輯的工作區元件現在會顯示在 Projects 面板中工作區的 Workspace Components 子文件夾下。

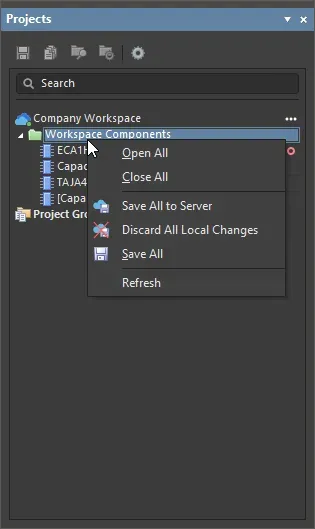

從 Workspace Components 子文件夾的右鍵上下文菜單中，可以打開組中的元件、關閉、本地保存、保存到連接的工作區或放棄更改（不修改直接關閉）。

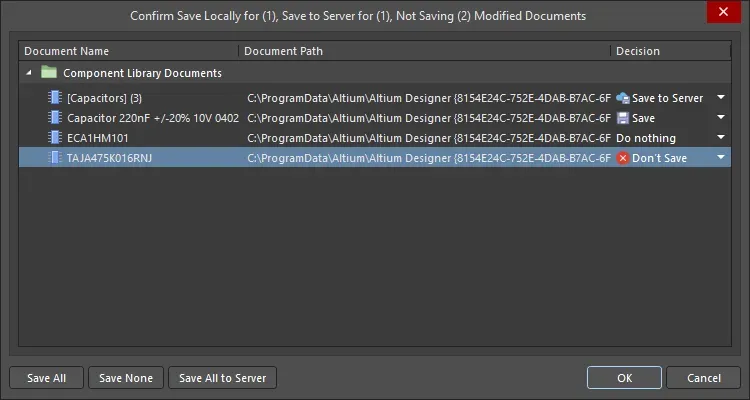

當使用 Close All 命令且組中的多個元件已被修改時，將顯示熟悉的 “確認保存” 對話框，其中包含與已打開進行編輯的工作區實體相關的決策選項。

有關工作區元件的更多信息，請參閱構建和維護元件及庫 頁面。

添加對 Jira 任務中多選字段的支持

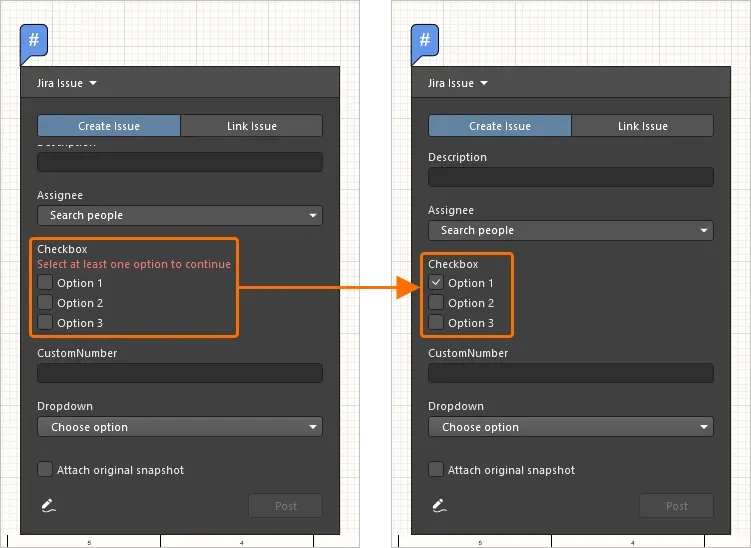

添加了通過 Altium Designer 創建 Jira 任務時對多選字段的支持。現在會顯示帶有 “警告” 的復選框，要求至少選擇一個選項才能繼續。

有關使用 Jira 任務的更多信息，請參閱文檔注釋 頁面。

導入 / 導出改進

導入詳細的 Allegro 焊盤棧（公開測試版）

此版本實現了一項功能，允許在導入 Allegro 設計時導入更詳細的焊盤棧信息。導入 Allegro 封裝文件時，現在支持各層上的不同銅箔形狀。

該功能為該領域的未來開發提供了可擴展的基礎，以便將更準確的焊盤屬性導入 Altium Designer，使其與原始 Allegro 設計中的對應屬性更緊密地保持一致。

有關從 Allegro 導入的更多信息，請參閱從 Allegro 導入設計頁面。

此功能處于公開測試階段，在高級設置對話框 中啟用Importer.Allegro.ReadPadLayers選項時可用。

對小多邊形覆銅禁用 'Remove Islands Less Than' 選項

導入 Allegro 設計時，如果多邊形覆銅面積小于 2500 平方密耳，Remove Islands Less Than 選項現在會自動禁用。

有關從 Allegro 導入的更多信息，請參閱從 Allegro 導入設計 頁面。
